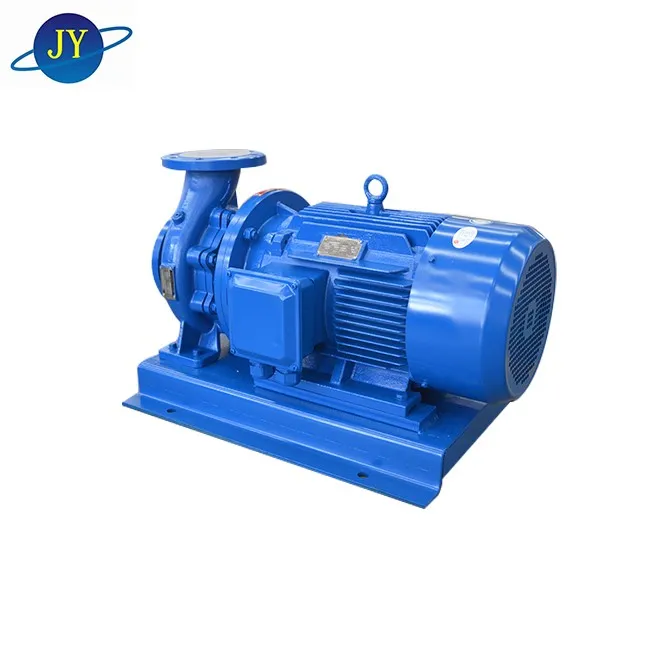

Single mendatar - peringkat tunggal - pam sentrifugal paip sedutan untuk peredaran dan bekalan air

Pam saluran paip mendatar DBW mewakili peningkatan struktur yang berani dari pam ISG yang asal, menggabungkan kelebihannya sambil meningkatkan reka bentuk keseluruhan. Parameter prestasinya mematuhi piawaian ISO 2858, dan kualiti produk mematuhi piawaian JB/T53062-93. Petunjuk prestasi teknikalnya telah mencapai tahap lanjutan di kalangan produk yang sama baik di dalam dan di peringkat antarabangsa.

Terima kasih kepada sambungan langsung antara motor dan pam, pam saluran paip mendatar DBW memudahkan struktur penghantaran pertengahan, meningkatkan kestabilan operasi, dan mengurangkan jejak sebanyak 30% berbanding dengan pam mendatar konvensional. Meterai aci mengamalkan meterai mekanikal aloi keras, memastikan hayat perkhidmatan yang panjang. Ia juga mempunyai bunyi yang rendah, getaran rendah, dan penyelenggaraan yang mudah.

Keadaan kerja

Nama produk	Pam saluran paip mendatar
Model	Siri DBW
Kadar aliran	1.9~1450m³/h
Kepala	3.5~153.6m
Kuasa motor	0.25 ~ 250kW
Kelajuan	1450rpm, 2900rpm
Berkaliber	DN25 ~ DN500
Tekanan kerja yang lebih tinggi sistem	Kurang daripada atau sama dengan 1.6mpa
Suhu sederhana	-15 darjah
Suhu ambien	T kurang daripada atau sama dengan tahap
Penilaian Perlindungan Motor	IP54 atau IP44
Gred penebat motor	Kelas B atau Kelas F

Gambarajah Struktur DBW Pam Pipeline Horizontal

Horizontal Pipeline Pump Structure Diagram

Tidak	Nama	Qty
1	Palam	4
2	Selongsong pam	1
3	Pendesak	1
4	Kacang pendesak	1
5	Meterai mekanikal	1
6	Penutup pam	1
7	Air - menyekat cincin	1
8	Motor	1
9	Asas	1

Aplikasi pam saluran paip mendatar

Siri DBW Pam saluran paip mendatar boleh digunakan untuk mengangkut cecair di bawah 80 darjah tanpa zarah pepejal atau sifat fizikal dan kimia yang sama ke air, serta cecair yang menghakis cahaya. Pam saluran paip ini digunakan terutamanya dalam sistem kebakaran tetap industri dan bangunan awam (sistem pemadam kebakaran hidran, sistem pemercik automatik, dan sistem pemadam api semburan air, dan lain -lain), untuk bekalan air.

Parameter Prestasi Pam Pipeline Centrifugal kami memenuhi keperluan perlindungan kebakaran sambil mengambil kira keperluan bekalan air domestik (pengeluaran). Produk ini boleh digunakan dalam sistem bekalan air api bebas, serta sistem bekalan air yang dikongsi dan domestik (pengeluaran). Ia juga sesuai untuk aplikasi seperti pembinaan dan bekalan air perlombongan, perindustrian, dan perlombongan, dan bekalan air dandang.

Parameter Prestasi Jadual: 2900 rpm

Model	Aliran		Kepala	Kecekapan	Kuasa motor	NPSHR	Berat
Model	(m³/h)	(L/s)	(m)	(%)	(kw)	(m)	(kg)
50-200	32.5	9.03	45.5	59	7.5	2.5	113
65-200	32.5	9.03	42.5	58	7.5	2.5	110
80-200	65	18.1	46	67	15	3.0	177
100-200	130	36.1	42	73	22	4.0	248
125-200	192	53.3	46	77	37	4.0	386
150-200	192	53.3	46	77	37	4.0	410

Catatan:Kami boleh menyesuaikan parameter pam mengikut keperluan projek.

Parameter Prestasi Jadual: 1450 rpm

Model	Aliran		Kepala	Kecekapan	Kuasa motor	NPSHR	Berat
Model	(m³/h)	(L/s)	(m)	(%)	(kw)	(m)	(kg)
40-200	4.2	1.17	12	31	0.55	2.3	56
50-200	8.2	2.3	12	45	0.75	2.3	90
65-200	16.3	4.5	11.4	58	1.1	2.5	73
80-200	32.5	9.03	11.5	67	2.2	3.0	98
100-200	65	18.1	10.5	74	3.0	4.0	115
125-200	96	26.7	11.5	75	5.5	3.0	190
150-200	192	53.3	12	80	11	3.0	235
200-200	260	72.2	10.6	78	15	3.0	404

Catatan:Kami boleh menyesuaikan parameter pam mengikut keperluan projek.
